烟气挡板门设计原则及技术要求

发布日期:2017-12-21 作者: 点击:

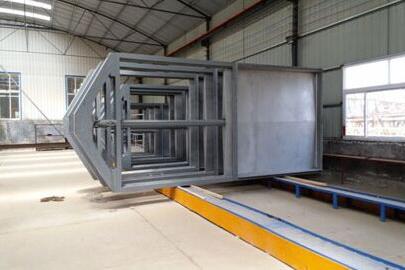

      挡板门常用于电厂或其它行业中的烟管、风道中做截流介质用,风门启闭角度90℃,风道挡板门或烟道挡板门,挡板门具有全开全关两个功能,使系统某一管路介质全部流通或关闭。 挡板门叶片采用钢板模压成形或铸造成形,截面流线形叶片确保介质压损极小,框架采用钢板模压成形、型钢焊接成形或铸造成形,叶片与主轴之间采用专用紧固件连接,关闭挡板风门安装在管道上后,叶片关闭时,其前后的密封率可达99%以上,可以拆卸任何部件,并保证在工作状态下可以方便地检修或更换部件。

      烟气挡板门是脱硫装置进入和退出运行的重要设备,分为烟气脱硫(FGD)主烟气挡板(包括原烟气挡板门和净烟气挡板门)和旁路烟气挡板。 在脱硫系统正常运行的情况下,从锅炉电除尘器尾部出来的烟气,经FGD系统入口挡板门至升压风机后,再由烟气换热器降温进入吸收塔,脱硫后的烟气被烟气换热器加热到80℃左右,经FGD出口烟气挡板门进入烟囱。

      FGD进口烟气挡板门安装在FGD系统的进口烟道内,湿电出口烟气挡板门安装在湿电出口烟道内,其均由双层烟气挡板门组成,当关闭挡板门时,双层烟气挡板门之间连接密封空气,防止烟气泄漏到FGD及湿电系统内,以保证FGD及湿电系统内的防腐衬胶等不受破坏。为使所有挡板门在设计压力及设计温度下具有100%的气密性,挡板门设有密封空气间隙,并配有密封空气站(包括密封风机及备用风机),一般需要保证密封气的压力高于烟气侧压力500~1250pa。因为百叶密封不是很严密,为防止冷风进入烟气系统造成低温腐蚀,需要在密封风机出口设置二级电加热器,由于空气加热后密度发生了变化,可以解决露点问题,从而防止酸腐蚀的问题,另外还能防止受热不均导致的机械损坏。

      为了保证锅炉的安全运行,对烟道挡板的启闭有着严格的要求,挡板门的电动执行器要求安全保险,其速度要求能满足电厂和引风机的运行要求,一般烟气挡板门的开启时间要求为16~70S,所有挡板门要求操作灵活、可靠且方便检修。日常检修的重点在于机械部分的灵活和可靠,需要清除挡板内部积灰,清洗密封件、轴套、齿轮及轴承,还要校对控制器、调节器、加油装置等等。
